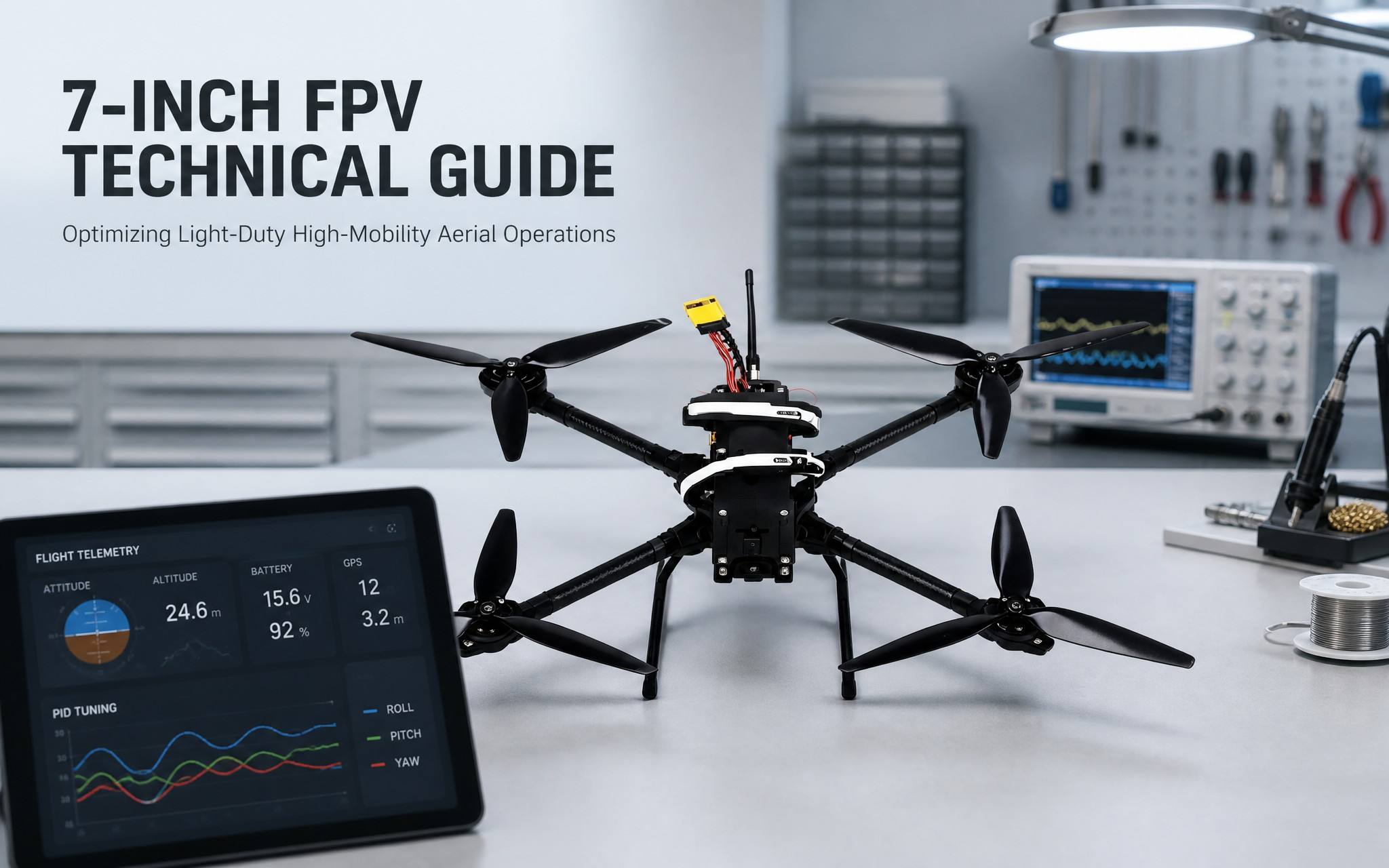

7-дюймовый FPV дальний нагрузочный дрон: техническое руководство для лёгких высокомобильных воздушных операций

1. Техническое позиционирование и ключевая ценность 7-дюймовых FPV нагрузочных дронов

1.1 Промежуточная позиция в FPV эксплуатационной системе

В FPV дроновой продуктовой экосистеме 7-дюймовый дальний нагрузочный дрон сидит как промежуточная платформа между 5-дюймовыми гоночными / фристайл дронами и полноразмерными промышленными БПЛА, с ключевым позиционированием как лёгкой высокомобильной эксплуатационной платформы.

5-дюймовые FPV дроны фокусируются на лётных навыках, гонках и фристайле, предлагая манёвренность и низкую стоимость, но с пренебрежимой эффективной нагрузочной способностью — они могут только летать, не нести эксплуатационное оборудование. Крупные промышленные БПЛА доставляют сильную нагрузочную способность и профессиональную способность, но с высокими закупочными и обслуживательными расходами, крупными форм-факторами, медленным развёртыванием и плохой манёвренностью, делая их очень неэффективными по стоимости для малых лёгких задач.

7-дюймовая платформа заполняет этот пробел точно: она сохраняет высокую манёвренность, быстрое развёртывание и низкую стоимость FPV дронов, добавляя 1.5–2 кг полезной нагрузочной способности и дальнюю лётную способность. Она может нести малые рабочие инструменты для выполнения профессиональных задач, служа экономичной воздушной рабочей платформой для лёгких сценариев.

1.2 Ключевая проектная логика: трёхсторонний баланс нагрузки, дальности и манёвренности

Ключевая проектная логика 7-дюймового дальнего нагрузочного дрона — достичь оптимального баланса между нагрузочной способностью, дальностью производительности и манёвренностью, а не максимизировать любую одиночную метрику.

• Нагрузка: нацелена на лёгкие операции, с 1.5 кг стандартной и 2 кг максимальной нагрузкой, покрывая большинство лёгких миссионных нагрузок, таких как малые сенсоры, микро камеры и лёгкие инструменты.
• Дальность: оптимизированная силовая установочная эффективность в паре с высокомощной дальней видеолинией доставляет 10-минутную длительность и километрового масштаба эксплуатационную дальность под нагрузкой, удовлетворяя потребности малых-к-средним рабочих зон.
• Манёвренность: сохраняет манёвренные управленческие характеристики FPV дронов, способна на проникновение препятствий и низковысотное маневрирование в сложном рельефе.

2. Углублённый технический анализ ключевых систем

2.1 Полётный контроллер и силовая установка: настроены для нагруженного полёта

Полётная управляющая система использует полётный контроллер F405 в паре с высокоточным гироскопом ICM42688P. F405 предлагает достаточную обрабатывающую мощность и богатые периферийные интерфейсы, поддерживает полную Betaflight / Cleanflight прошивочную конфигурацию, и имеет PID параметры, специально настроенные для нагруженного полёта. Он обеспечивает стабильную ориентацию и точное управление под нагрузкой, и является стандартным FC решением для лёгких эксплуатационных платформ.

Силовая установка использует 2807 бесщёточные моторы с дефолтным KV 1300 (настраиваемый), в паре с 50A AM32 ESC (50A непрерывный, 55A пиковый в течение 10 секунд), поддерживающий 6S LiPo вход.

Эта силовая установка оптимизирована для нагруженного полёта: более низкие значения KV в паре с крупными 7040 3-лопастными пропеллерами доставляют больше низко-оборотной тяги вместо высоко-оборотного всплеска гоночных дронов. Они несут 1.5–2 кг нагрузки стабильно при поддержании линейной выходной мощности для точного управления. 50A ESC обеспечивает щедрый силовой запас для порывов и манёвров, обеспечивая безопасность во время нагруженного полёта.

2.2 Видеолиния и приёмник: дальняя анти-интерференционная архитектура

Видеосистема использует многодиапазонный высокомощный VTX (Video Transmitter), поддерживающий диапазоны 3.3G / 4.9G / 5.8G / 6.5G, с тремя выбираемыми уровнями мощности: 1.6W / 2.5W / 4W.

Техническая ценность многодиапазонного высокомощного дизайна:

• Диапазон на сценарий: разные диапазоны имеют разные дифракционные и проникающие характеристики. 3.3G имеет лучшую дифракцию для заблокированных сред; 5.8G предлагает более высокую полосу для близко-дистанционного HD; 6.5G имеет меньше интерференции для дальних работ. Оптимальный диапазон может быть выбран для миссии.
• Мощность на дистанцию: регулируемая выходная мощность снижает интерференцию на близком расстоянии и обеспечивает силу сигнала на дальней дистанции, максимизируя эффективную эксплуатационную дистанцию.

Приёмная система предлагает опциональные ELRS 915M / 2.4G приёмники в паре с высоко-усиленными RHCP антеннами. ELRS (ExpressLRS) — это текущий ведущий дальний управляющий протокол, featuring высокие частоты обновления, низкую задержку, сильную анти-интерференцию и длинную телеметрийную дальность. В сочетании с высоко-усиленными антеннами, он доставляет километрового масштаба надёжное управление и возврат данных — ключевой технический фундамент для дальних операций.

2.3 Изображительная система: звёздного грейда дальняя оптика

Изображительная система использует 1/2.7-дюймовый звёздного грейда CMOS сенсор с 1700TVL разрешением.

По сравнению со стандартными FPV камерами, звёздные сенсоры предлагают гораздо более высокую низко-световую чувствительность, доставляя чёткие, низко-шумовые кадры в сумерках, в пасмурные дни и в внутренних низко-световых средах. Для дальних операций, где качество изображения естественно деградирует с дистанцией, улучшенная низко-световая производительность сохраняет детали на дальности и расширяет эффективные эксплуатационные часы за пределы ясного дневного света.

2.4 Планер и нагрузка: 7-дюймовая нагрузочно-оптимизированная структура

Планер использует классическую 7-дюймовую компоновку с колёсной базой 317 мм, рамными размерами 237 × 210 мм и сухим весом примерно 0.65 кг.

Структура оптимизирована для нагрузочных операций: лучи используют высокопрочные материалы для улучшенной торсионной жёсткости, устраняя рамный изгиб во время нагруженного полёта, который деградировал бы качество изображения и стабильность. Центрированная нагрузочная монтажная позиция сохраняет центр тяжести сбалансированным после загрузки, избегая неблагоприятных управленческих эффектов.

Два отраслевых определения проясняют нагрузочные рейтинги:

• Стандартная нагрузка: нагрузка для устойчивого стабильного полёта с минимальным производительным воздействием, предназначенная для рутинных ежедневных операций.
• Максимальная нагрузка: кратко-длительная предельная нагрузка для специфических сценариев, которая снижает длительность и манёвренность и должна использоваться осторожно.

3. Типичные сценарии применения и техническая адаптивность

3.1 Низковысотная лёгкая нагрузочная инспекция

Низковысотная инспекция нефтегазовых трубопроводов, солнечных ферм и промышленных объектов — это ключевое применение 7-дюймовых нагрузочных дронов. Дроновая инспекция в несколько раз эффективнее ручной, при этом стоит малую долю профессиональных инспекционных БПЛА, с большей манёвренностью и быстрым развёртыванием. Техническая адаптивность: нагрузка 1.5 кг несёт микро видимые/термические инспекционные модули для рутинных проверок; ELRS дальний приёмник + многодиапазонный VTX поддерживают стабильный сигнал вдоль длинных коридоров и в заблокированном рельефе; превосходная низковысотная манёвренность позволяет близко-дистанционную детальную инспекцию.

3.2 Лёгкая аэросъёмка

Для ландшафтной аэросъёмки, документации приключений на открытом воздухе и креативной FPV кинематографии, 7-дюймовая платформа балансирует манёвренность и нагрузочную способность, делая её экономичным выбором для индивидуальных создателей и малых студий. Техническая адаптивность: 2 кг максимальная нагрузка несёт малые профессиональные камеры и микро подвесы для гораздо лучшего качества изображения, чем всё-в-одном FPV дроны; FPV управление позволяет креативные пролёты и трековые кадры; дальняя линия поддерживает крупномасштабные длинные дубли; звёздная камера подходит для атмосферной съёмки на рассвете / в сумерках и в пасмурных условиях.

3.3 Экстренная полевая разведка

Для малых пожаров, поисково-спасательных операций и реагирования на бедствия, 7-дюймовые дроны развёртываются быстро и доступно, подходя для базовых экстренных команд для проведения быстрой воздушной разведки. Техническая адаптивность: компактен и лёгок, быстро развёртываем одним оператором; высокомощная анти-интерференционная видеолиния поддерживает передачу через дым и строительную обструкцию; может нести микро тепловизоры, громкоговорители и другие нагрузки для как наблюдения, так и экстренной помощи.

3.4 Маломасштабная геодезия и разведка

Для малого топографического картирования, инженерной геодезии и обследования земель, 7-дюймовые дроны значительно повышают эффективность над ручной геодезией при малой доле стоимости профессиональных картирующих БПЛА. Техническая адаптивность: несёт малые ортофотокамеры и позиционирующие модули для базовой геодезической точности; стабильный дальний сигнал работает в сложном рельефе и заблокированных областях; манёвренен и быстр в повторном развёртывании между разбросанными малыми геодезическими площадками.

4. Промышленная ценность и технологические тренды

4.1 Отраслевая ценность: заполнение стоимостно-производительного пробела для лёгких работ

Промышленная ценность 7-дюймовых дальних нагрузочных дронов заключается в заполнении рыночного пробела между «рекреационным FPV» и «профессиональными промышленными БПЛА», позволяя низкостоимостную автоматизацию для лёгких эксплуатационных сценариев. Это понижает барьер принятия дронов для малых операций, индивидуальных создателей и базовых организаций, двигая проникновение дроновых операций в больше нишевых сценариев.

В то же время, FPV-управляемые эксплуатационные платформы расширяют управляющую парадигму промышленных дронов, предлагая альтернативу автономным лётным дронам в сценариях, требующих манёвренности и быстрого реагирования.

4.2 Тренды технологического развития

Текущее техническое направление развития 7-дюймового класса нагрузочных FPV дронов фокусируется на трёх измерениях: Первое, оптимизация нагрузки и длительности: дальнейшее повышение нагрузочной способности и лётного времени через структурное лёгковесовение, силовую установочную эффективность и батарейные технологические достижения для расширения эксплуатационных границ. Второе, цифровая видеолиния апгрейд: постепенный переход от аналоговой к цифровой видеопередаче для лучшего качества изображения, более низкой задержки и улучшенной анти-интерференции, усиления дальней эксплуатационной образности. Третье, вспомогательная функциональная интеграция: интеграция большего числа помощников, таких как GPS позиционирование, возврат домой и простая путевая навигация для понижения эксплуатационных барьеров и улучшения безопасности полёта.

Страница продукта: https://iuavofficial.com/product/7-inch-fpv-long-range-drone/
